MCS-6CSD系列压差脉冲控制仪
产品概述 Product Overview
MCS-5/6CSD系列压差脉冲控制仪是上海巍申根据客户要求，针对中小型除尘器设计的内部集成压差变送器的全新脉冲控制仪，用户可以根据除尘设备运行过程中实际压差值实现控制清灰。功能上还可以实现在线/离线、定时/压差多种清灰控制方式以及报警指示和信号输出。同时可以通过485通讯方式实现联网操控。
主要功能 Main function
- 宽电压输入90VAC-275VAC，适用于全球电压，电压波动能正常工作；
- 支持压差接入，自带压差传感器，实时显示压差值
- 支持离线清灰，可同时控制提升阀和脉冲阀按照设定时序喷吹清灰
- 定压模式工作，大于所设定压差值时执行清灰，小于设定压差值时停止清灰
- 压差报警输出，方便现场人员及时处理故障
- 支持手动输出，方便检查现场维修检测
- 脉冲阀线圈故障报警，线圈出现断路和短路时报警
- RS485接口，实现485通讯功能
产品型号 Product Model
|
MCS-5CSD-12D/A |
1~12 |
DC24V，AC110V/220V |
压差DP,在线/离线online/offline |
塑壳Plastics, 242*186*70 |
|
MCS-5CSD-24D/A |
1~24 |
DC24V，AC110V/220V |
压差DP,在线/离线online/offline |
|
|
MCS-5CSD-30D/A |
1~30 |
DC24V，AC110V/220V |
压差DP,在线/离线online/offline |
|
|
MCS-5CSD-48D |
1~48 |
DC24V |
压差DP,在线/离线online/offline |
塑壳Plastics, 300*230*90 |
|
MCS-5CSD-64D |
1~64 |
DC24V |
压差DP,在线/离线online/offline |
|
|
MCS-6CSD-12D/A |
1~12 |
DC24V，AC110V/220V |
压差DP,在线/离线online/offline |
铝壳Aluminium,250*190*90 |
|
MCS-6CSD-24D/A |
1~24 |
DC24V，AC110V/220V |
压差DP,在线/离线online/offline |
|
|
MCS-6CSD-30D/A |
1~30 |
DC24V，AC110V/220V |
压差DP,在线/离线online/offline |
|
|
MCS-6CSD-48D |
1~48 |
DC24V |
压差DP,在线/离线online/offline |
铝壳Aluminium,340*235*95 |
|
MCS-6CSD-64D |
1~64 |
DC24V |
压差DP,在线/离线online/offline |
技术参数 Technical Indicators
|
输入电压Input voltage |
AC90-AC275V 50~60HZ |
|
输出电压Output voltage |
DC24V，或/or AC220V |
|
输出电流Output current |
1.5A |
|
工作功率Working power |
≤20W |
|
使用环境Environment |
-25℃~+55℃、相对湿度humidity<85%；无严重的腐蚀气体和导电尘埃 |
|
序号 |
参数意义 |
默认参数 |
设置范围 |
单位 |
|
1 |
脉冲宽度 |
5 |
0.01～99.99 |
1 s |
|
2 |
脉冲间隔 |
1 |
1～9999 |
1 s |
|
3 |
组脉冲数 |
20 |
1～30 |
1 路 |
|
4 |
周期间隔 |
3 |
1～9999 |
1 s |
|
5 |
提脉间隔 |
1 |
1～9999 |
1 s |
|
6 |
提升阀数 |
0 |
0～10 |
1 路 |
|
7 |
室间隔 |
1 |
1～9999 |
1 s |
|
8 |
开机功能 |
4 |
1：开机即运行； |
|
|
9 |
压差设置 |
2000 |
0～9999 |
1 Pa |
|
10 |
报警设置 |
2000 |
0～9999 |
1 Pa |

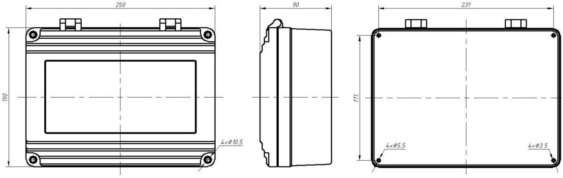

外观尺寸 Installation dimensions
