![](/en/uploadFile/image/20240623/2024062312180802802.jpg)

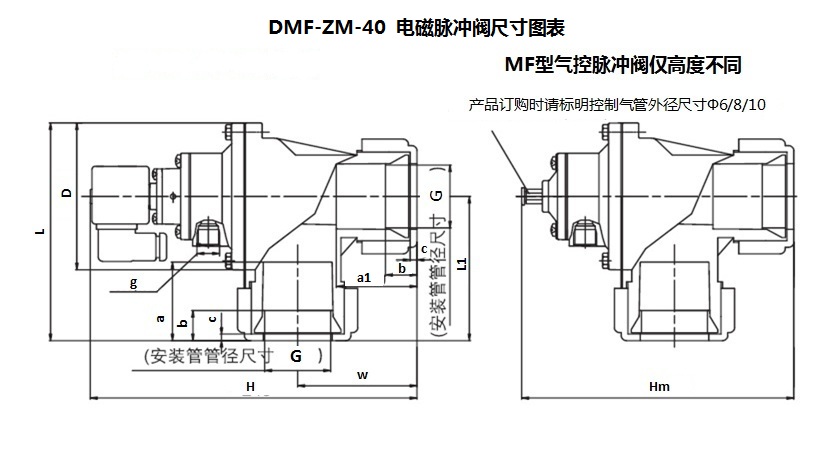

公称通径 |
膜片 |
D |
H |
L |
G |
W |
L1 |
a |
a1 |
b |
c |
g |
Hm |
喷吹 |
流量系数 |
||
公制 |
英制 |
Kv |
Cv |
||||||||||||||
40 |
1.5" |
双 |
Φ112 |
235 |
167 |
Φ48 |
88 |
110 |
46 |
46 |
23 |
5 |
G3/8" |
198 |
12~16 |
46 |
54 |
ZM-40S电磁脉冲阀技术指标:
名称
指标
工作介质
洁净空气(<55°C)
工作压力
0.1∽0.7MPa
工作电压
DC24v
AC110v
AC220v
工作电流
1A
0.46A
0.23A
工作温度
(1、3级)
常温(1级)
-25∽80°C(-13∽176°F)
高温(3级)
-25∽230°C(-13∽446°F)
小膜片直径
Φ66mm
大膜片直径
Φ111mm
流量系数Kv/Cv
45.82/53.47
喷吹面积m2
12∽16
进出气口通径
Φ48
质量
2.0kg
空气相对湿度
≤85%
防护等级
IP65
膜片寿命
喷吹100万次或3年

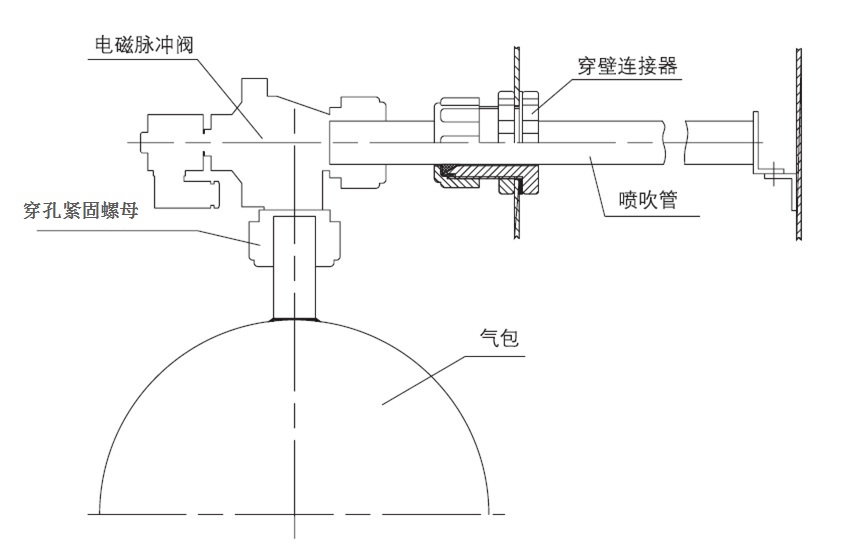

安装图:
